کابل مفتولی خشک مسی NYY؛ راهنمای کامل انتخاب، مشخصات و خرید

کابل مفتولی که در بازار ایران با نام کابل خشک نیز شناخته می‌شود، یکی از پرکاربردترین انواع سیم و کابل در تأسیسات برقی ساختمان، تابلوهای برق صنعتی و پروژه‌های نصب ثابت است. در این میان، کابل مفتولی خشک مسی NYY به‌عنوان استانداردی شناخته‌شده برای انتقال انرژی الکتریکی در فشار ضعیف، جایگاه ویژه‌ای در میان برقکاران و پیمانکاران دارد. ساختار هادی تک‌رشته‌ای این کابل باعث می‌شود انعطاف‌پذیری کمتری نسبت به کابل افشان داشته باشد، اما همین ویژگی، استحکام مکانیکی بالاتر و مقاومت الکتریکی کمتری را برای آن به ارمغان می‌آورد. شناخت دقیق مشخصات فنی، تفاوت‌ها با کابل افشان و نکات نصب این کابل، به شما کمک می‌کند تا در پروژه‌های خود انتخابی دقیق و مطمئن داشته باشید و از بروز مشکلات پرهزینه در آینده جلوگیری کنید.

کابل مفتولی NYY از یک هادی مسی تک‌رشته یا چند مفتولی فشرده تشکیل شده است که با یک لایه عایق PVC و یک روکش بیرونی PVC محافظت می‌شود. استاندارد بین‌المللی IEC 60228 هادی این کابل را در کلاس 1 یا 2 طبقه‌بندی می‌کند که نشان‌دهنده ساختار صلب و مناسب برای نصب‌های ثابت است. این ساختار تک‌رشته‌ای یا فشرده باعث می‌شود کابل مفتولی در مقایسه با کابل افشان، قابلیت خمش بسیار کمتری داشته باشد، اما در عوض استحکام مکانیکی بالاتری در برابر تنش‌های کششی و فشاری از خود نشان دهد. کابل NYY مطابق با استانداردهای IEC 60502-1، DIN VDE 0271 و ISIRI 3569 تولید می‌شود و ولتاژ نامی آن 0.6/1 کیلوولت است که آن را برای مصارف توزیع فشار ضعیف ایده‌آل می‌کند. کاربرد اصلی کابل مفتولی در سیم‌کشی ثابت داخل لوله‌های برق، تابلوهای برق، کانال‌های کابل و دفن مستقیم در زمین است، جایی که کابل در معرض جابه‌جایی مکرر یا خمش‌های تند قرار نمی‌گیرد.

انواع کابل مفتولی و کاربردهای آن‌ها

کابل‌های مفتولی بر اساس ساختار هادی، نوع عایق و شرایط نصب به دسته‌های مختلفی تقسیم می‌شوند. کابل مفتولی تک‌رشته (Solid) که با نام NYA نیز شناخته می‌شود، دارای یک هادی مسی یکپارچه است و برای سیم‌کشی داخلی ساختمان در لوله‌های برق و تابلوهای برق به کار می‌رود. این کابل در سطح مقطع‌های 1.5 تا 240 میلی‌متر مربع تولید می‌شود و ولتاژ نامی آن 450/750 ولت است. کابل مفتولی چندرشته فشرده (Stranded Compacted) یا NYY، از چند رشته مفتولی که به‌صورت فشرده در کنار هم قرار گرفته‌اند تشکیل شده و برای کابل‌کشی زمینی، نصب در کانال و پروژه‌های صنعتی با جریان بالاتر مناسب است. کابل مفتولی زمینی نیز نوعی کابل NYY است که برای دفن مستقیم در زیر زمین طراحی شده و در برابر فشار خاک و رطوبت مقاومت بالایی دارد.

از نظر کاربرد، کابل مفتولی در تابلوهای برق برای اتصال کلیدها، فیوزها و ترمینال‌ها به کار می‌رود. در تأسیسات ساختمانی، از این کابل برای سیم‌کشی مدارهای روشنایی و پریز در داخل لوله‌های توکار و روکار استفاده می‌شود. در پروژه‌های صنعتی، کابل مفتولی برای تغذیه موتورهای الکتریکی، تابلوهای کنترل و سیستم‌های توزیع برق در کارخانه‌ها و کارگاه‌ها به کار می‌رود. در شبکه‌های توزیع برق زمینی، کابل مفتولی NYY با روکش مقاوم، گزینه‌ای اقتصادی و بادوام برای انتقال انرژی از پست‌های توزیع به مشترکین محسوب می‌شود. انتخاب سطح مقطع مناسب کابل مفتولی بر اساس جریان مصرفی، طول مسیر، روش نصب و شرایط محیطی انجام می‌شود تا از افت ولتاژ و گرم شدن بیش از حد کابل جلوگیری شود.

مشخصات فنی کابل مفتولی و محافظت‌های آن

مشخصات فنی کابل مفتولی NYY تعیین‌کننده کیفیت انتقال جریان و طول عمر آن در شرایط مختلف است. هادی این کابل از مس آنیل‌شده با خلوص بالا ساخته می‌شود که رسانایی الکتریکی مطلوب و مقاومت الکتریکی پایینی دارد. حداکثر مقاومت هادی در دمای 20 درجه سانتی‌گراد برای کابل مفتولی با سطح مقطع 2.5 میلی‌متر مربع حدود 7.41 اهم بر کیلومتر و برای سطح مقطع 16 میلی‌متر مربع حدود 1.15 اهم بر کیلومتر گزارش می‌شود. عایق این کابل از جنس PVC نوع A یا ST1 است که خواص دی‌الکتریک بالایی دارد و از اتصال کوتاه بین هادی‌ها جلوگیری می‌کند. روکش بیرونی از جنس PVC نوع ST2 است که مقاومت مناسبی در برابر سایش، ضربه و شرایط محیطی دارد. حداکثر دمای کاربرد هادی در کابل‌های مفتولی با عایق PVC معمولاً 70 درجه سانتی‌گراد است و محدوده دمای کاری کابل در حالت نصب ثابت از منفی 30 تا مثبت 70 درجه سانتی‌گراد گزارش می‌شود.

مقاومت کابل مفتولی در برابر عوامل محیطی به نوع روکش و ساختار آن بستگی دارد. کابل‌های NYY با روکش PVC استاندارد برای نصب در محیط‌های خشک و سرپوشیده مناسب هستند. برای نصب در محیط‌های مرطوب، زیر خاک یا فضای باز، استفاده از کابل‌های با روکش مقاوم‌تر یا کابل‌های زره‌دار توصیه می‌شود. استانداردهای بین‌المللی معتبری مانند IEC 60502-1، DIN VDE 0271 و ISIRI 3569 برای این کابل‌ها تدوین شده‌اند که رعایت آن‌ها تضمین‌کننده کیفیت و دوام محصول است. کابل مفتولی مطابق با این استانداردها قادر به تحمل تست ولتاژ 4 کیلوولت AC با فرکانس 50 هرتز است که نشان‌دهنده کیفیت عایق آن می‌باشد.

انواع مدل‌های تولیدی برندهای داخلی

برند البرز الکتریک نور با نام تجاری لینکو یکی از شناخته‌شده‌ترین تولیدکنندگان کابل مفتولی در ایران است. این شرکت از سال 1383 فعالیت حرفه‌ای خود را آغاز کرده و در کارخانه‌ای به وسعت چهل هزار متر مربع در استان تهران، بیش از 180 نوع محصول متنوع تولید می‌کند. کابل‌های مفتولی لینکو با هادی مسی آنیل‌شده مطابق استاندارد IEC 60502-1، عایق PVC و روکش PVC مقاوم تولید می‌شوند. کابل مفتول 3×25+50 لینکو با هادی مسی و عایق PVC در حداکثر دمای 70 درجه سانتی‌گراد و ولتاژ نامی 300 تا 500 ولت کار می‌کند و به استاندارد ISIRI 3569-1 پایبند است. محصولات این شرکت دارای گواهینامه استاندارد ملی ایران، ISO 9001:2015، تأییدیه توانیر، پروانه نظام مهندسی ساختمان و گواهینامه استاندارد اتحادیه اروپا هستند.

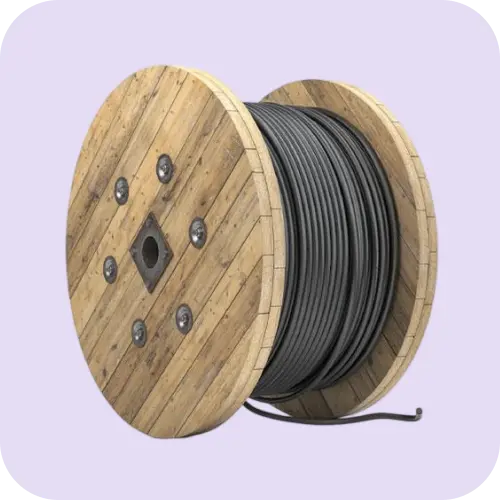

برند خراسان الکتریک نارگان با سابقه طولانی در صنعت سیم و کابل، محصولات متنوعی شامل کابل‌های مفتولی، افشان، آلومینیومی و زمینی تولید می‌کند. کابل برق زمینی مفتولی 16+25×3 خراسان الکتریک نارگان با هادی صددرصد مس آنیل‌شده، عایق PVC/A و ولتاژ کاری 0.6 تا 1 کیلوولت تولید می‌شود و برای کابل‌کشی ثابت، نصب در کانال یا زیر خاک مناسب است. این شرکت از نخستین دریافت‌کنندگان گواهی استاندارد ISIRI در حوزه سیم و کابل الکتریکی بوده است. سیم و کابل پرتو الکتریک یکی دیگر از تولیدکنندگان شناخته‌شده کابل‌های مفتولی در ایران است که کابل 6×4 مفتول مسی خود را با ولتاژ 0.6 تا 1 کیلوولت و عایق PVC نوع A تولید می‌کند. این کابل دارای چهار رشته هادی مسی با سطح مقطع 6 میلی‌متر مربع است و ماکزیمم دمای کاربرد هادی آن 70 درجه سانتی‌گراد می‌باشد. سیم و کابل نوید نیز از دیگر برندهای فعال در بازار است که کابل‌های مفتولی و زمینی NYY را در متراژهای مختلف تولید و عرضه می‌کند. کابل زمینی 16×4 نوید با هادی مس آنیل‌شده، عایق و روکش PVC و ولتاژ نامی 0.6/1 کیلوولت، مطابق استانداردهای ملی ایران و بین‌المللی تولید می‌شود و در بازار لاله‌زار تهران حضوری فعال دارد.

مقایسه کابل مفتولی و کابل افشان؛ تفاوت‌ها و کاربردها

تفاوت اصلی کابل مفتولی و کابل افشان در ساختار هادی و میزان انعطاف‌پذیری آن‌هاست. کابل مفتولی دارای هادی تک‌رشته یا چند رشته فشرده است که انعطاف‌پذیری بسیار پایینی دارد و برای نصب‌های ثابت طراحی شده است. در مقابل، کابل افشان از رشته‌های نازک مسی به‌هم‌تابیده تشکیل شده که انعطاف‌پذیری بالایی دارد و برای کاربردهایی که کابل در معرض حرکت، لرزش یا خمش مکرر قرار دارد، مناسب‌تر است. از نظر مقاومت الکتریکی، کابل مفتولی به دلیل ساختار فشرده‌تر هادی، مقاومت اهمی کمتری نسبت به کابل افشان دارد و همین موضوع باعث می‌شود افت ولتاژ در آن کمتر باشد.

از نظر کاربرد، کابل مفتولی بیشتر در تابلوهای برق، سیم‌کشی داخلی ساختمان در لوله‌های برق، کابل‌کشی زمینی و پروژه‌های صنعتی که کابل ثابت است، استفاده می‌شود. کابل افشان در اتصال تجهیزات متحرک، ماشین‌آلات صنعتی، ربات‌ها و هر جایی که نیاز به انعطاف‌پذیری بالا باشد، کاربرد دارد. از نظر قیمت، کابل مفتولی معمولاً اقتصادی‌تر از کابل افشان با همان سطح مقطع است، زیرا فرآیند تولید آن ساده‌تر و سریع‌تر است. از نظر نصب، کابل مفتولی به دلیل صلبیت، راحت‌تر در مسیرهای مستقیم قرار می‌گیرد اما در مسیرهای پرپیچ و خم، نصب آن دشوارتر است. انتخاب میان این دو کابل باید بر اساس نوع کاربرد، شرایط نصب و نیاز پروژه انجام شود.

نکات کلیدی در سیم‌کشی و نصب کابل مفتولی

هنگام سیم‌کشی و نصب کابل مفتولی، رعایت اصول فنی از بروز مشکلات پرهزینه جلوگیری می‌کند. نخستین نکته، انتخاب سطح مقطع مناسب بر اساس جریان مصرفی و طول مسیر است. استفاده از کابل با سطح مقطع نامناسب می‌تواند به افت ولتاژ، گرم شدن بیش از حد کابل و در نهایت خطر آتش‌سوزی منجر شود. دوم، در اتصال کابل مفتولی به ترمینال‌ها و پیچ‌ها، استفاده از سرسیم یا کابلشو مناسب ضروری است. اگر کابل مفتولی مستقیماً زیر پیچ ترمینال قرار گیرد، با هر بار سفت یا شل شدن پیچ، رشته مسی کابل آسیب دیده و دچار خستگی فلز می‌شود. سرسیم باعث می‌شود فشار ترمینال به بدنه سرسیم وارد شود و از آسیب به مس جلوگیری گردد.

سوم، رعایت حداقل شعاع خمش مجاز ضروری است. برای کابل‌های مفتولی چندرشته، حداقل شعاع خمش 12 برابر قطر خارجی کابل و برای کابل‌های تک‌رشته 15 برابر قطر خارجی است. چهارم، در دفن کابل مفتولی در زیر زمین، بسترسازی استاندارد الزامی است. کابل باید روی بستری از خاک سرندشده یا ماسه نرم به ضخامت حداقل 10 سانتی‌متر قرار گیرد و روی آن با نوار هشدار زرد پوشانده شود. پنجم، برچسب‌گذاری هر دو سر کابل پیش از نصب، شناسایی و عیب‌یابی در آینده را بسیار ساده‌تر می‌کند. ششم، در محیط‌های مرطوب یا فضای باز، استفاده از کابل با روکش مقاوم در برابر رطوبت و UV الزامی است. هفتم، پس از اتمام نصب، تست پیوستگی و مقاومت عایقی کابل با استفاده از مگاوومتر انجام شود تا از صحت اتصالات و کیفیت عایق اطمینان حاصل گردد. هشتم، در تابلوهای برق، کابل‌های مفتولی باید با فاصله مناسب از یکدیگر و با نظم مرتب شوند تا تهویه مناسب برقرار باشد و خطر اتصال کوتاه کاهش یابد.

فروش عمده کابل مفتولی و انتخاب تأمین‌کننده معتبر

فروش عمده کابل مفتولی از الکو ELKO به‌عنوان نمایندگی معتبر در لاله‌زار تهران، فرصت مناسبی برای مجریان، پیمانکاران، فروشگاه‌های تجهیزات برقی و شرکت‌های ساختمانی فراهم می‌کند تا کابل‌های مفتولی باکیفیت را با قیمت رقابتی و در متراژ بالا تأمین کنند. لاله‌زار تهران به‌عنوان قلب بازار سیم و کابل ایران شناخته می‌شود و وجود نمایندگی‌های معتبر در این منطقه، دسترسی به محصولات اورجینال با گارانتی را تضمین می‌کند. خرید عمده کابل مفتولی از نمایندگی‌های رسمی مزایای متعددی دارد؛ از جمله دریافت فاکتور رسمی، تضمین اصالت کالا، قیمت‌گذاری بر اساس متراژ بالا و پشتیبانی فنی در انتخاب نوع کابل مناسب پروژه. برای پروژه‌های بزرگ ساختمانی و صنعتی، تأمین کابل از یک منبع معتبر و متمرکز، هزینه‌های جانبی خرید و حمل را به‌طور محسوس کاهش می‌دهد و یکنواختی کیفیت کابل در سراسر پروژه را تضمین می‌کند. پیش از خرید عمده، بررسی مشخصات فنی کابل، تطابق آن با نیاز پروژه و مقایسه قیمت میان تأمین‌کنندگان مختلف توصیه می‌شود. همچنین توجه به نوع کابل (NYA یا NYY)، سطح مقطع، تعداد رشته، جنس هادی (مس خالص)، نوع عایق (PVC) و متراژ مورد نیاز، از جمله عواملی است که باید در فرآیند خرید عمده مدنظر قرار گیرد.
